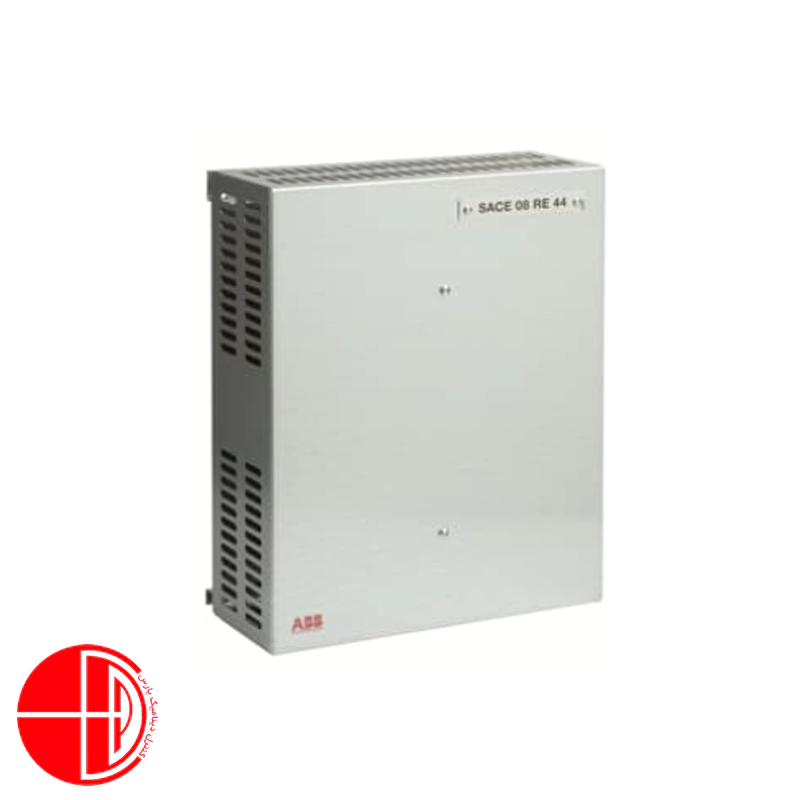

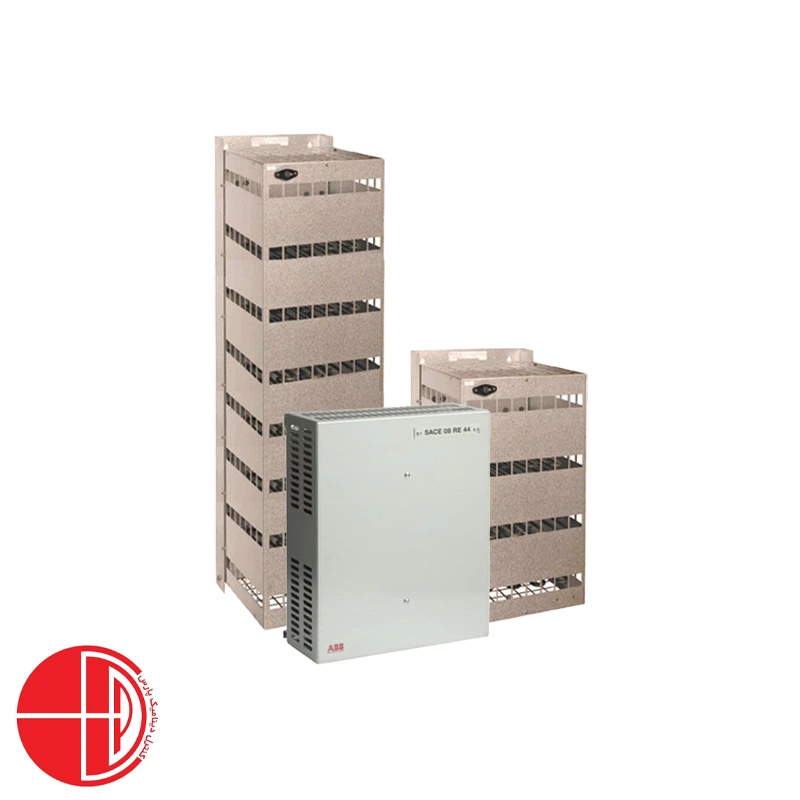

مقاومت ترمز ABB Brake resistor

مقاومت ترمز ABB چیست و چه جایگاهی در سیستم‌ های درایو دارد؟

مقاومت ترمز ABB یک قطعه الکتریکی حفاظتی در سیستم‌های درایو و اینورتر است که برای تخلیه انرژی برگشتی موتور در زمان ترمزگیری یا کاهش سرعت استفاده می‌شود.
این قطعه در کنار درایو ABB و از طریق چاپر ترمز به لینک DC متصل می‌شود و نقش آن، جلوگیری از افزایش ولتاژ DC Bus و محافظت از اینورتر در شرایط کاری ژنراتوری است.

مقاومت ترمز ABB چگونه از درایو و اینورتر محافظت می‌کند؟

هر زمان موتور وارد حالت ژنراتوری شود، مقاومت ترمز ABB با کنترل ولتاژ DC Bus از توقف ناگهانی و آسیب به درایو جلوگیری می‌کند.

در سیستم‌های مبتنی بر اینورتر و درایوهای فرکانس متغیر، موتورهای الکتریکی تنها مصرف‌کننده انرژی نیستند و در برخی شرایط، به تولیدکننده انرژی نیز تبدیل می‌شوند.

در زمان کاهش سرعت (Deceleration) یا توقف بارهای با اینرسی بالا، انرژی مکانیکی ذخیره‌شده در موتور به انرژی الکتریکی بازمی‌گردد و به سمت درایو ارسال می‌شود.

مزایای استفاده از مقاومت ترمز ABB اورجینال در مقایسه با نمونه‌ های متفرقه

چرا مهندسان برق و اتوماسیون ترجیح می‌دهند در کنار درایو ABB، حتماً از مقاومت‌های همان برند یا برندهای تأیید شده استفاده کنند؟ مزایای زیر پاسخ این سوال است:

• طراحی مهندسی‌شده و کامپکت: ابعاد و ساختار مقاومت ترمز ABB به‌گونه‌ای است که کمترین فضای تابلو برق را اشغال کرده و مطابق با استانداردهای جهانی ABB تولید شده است.
• سازگاری کامل با درایوها: پارامترهای اهمی و توانی این مقاومت‌ها دقیقاً برای مچ شدن با چاپر داخلی انواع اینورتر ABB (سری‌های ACS) محاسبه شده‌اند.
• تحمل حرارتی بسیار بالا: استفاده از آلیاژهای خاص در ساخت المنت‌ها باعث می‌شود که این مقاومت‌ها در سیکل‌های کاری سنگین و شوک‌های حرارتی، پایداری خود را حفظ کنند.
• افزایش طول عمر درایو: با تخلیه سریع و ایمن انرژی برگشتی، فشار ولتاژی از روی خازن‌ها و قطعات الکترونیکی درایو برداشته شده و عمر مفید قطعات ABB افزایش می‌یابد.
• عملکرد پایدار در شرایط سخت: چه در محیط‌های پر گرد و غبار و چه در دماهای بالا، این مقاومت‌ها عملکردی خطی و قابل پیش‌بینی دارند.

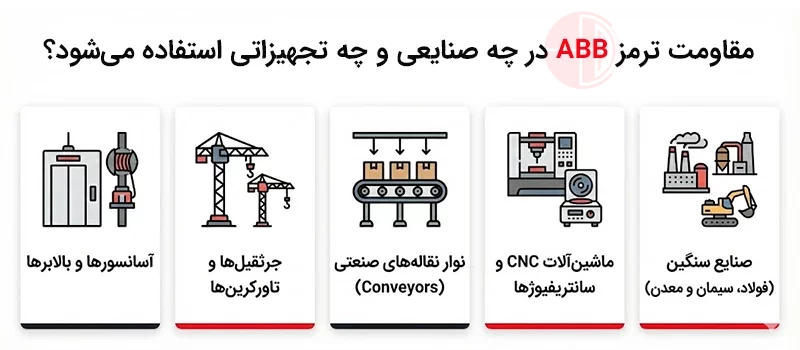

مقاومت ترمز ABB در چه صنایعی و چه تجهیزاتی استفاده می‌شود؟

هر جا که اینرسی (L) و نیاز به توقف سریع یا کنترل دقیق سرعت وجود داشته باشد، حضور مقاومت ترمزی درایو ABB الزامی است. این تجهیزات در طیف گسترده‌ای از ماشین‌آلات نصب می‌شوند:

• آسانسورها و بالابرها: برای جلوگیری از سقوط بار و کنترل نرم حرکت در هنگام پایین آمدن (که موتور کاملاً در حالت ژنراتوری است).
• جرثقیل‌ها و تاورکرین‌ها: مدیریت انرژی پتانسیل بار در هنگام پایین آوردن قلاب.
• نوار نقاله‌های صنعتی (Conveyors): به ویژه در خطوط تولیدی که نیاز به توقف و شروع حرکت‌های مکرر (Start/Stop) دارند.
• ماشین‌آلات CNC و سانتریفیوژها: برای توقف سریع اسپیندل و محورها جهت افزایش سرعت تولید.
• صنایع سنگین (فولاد، سیمان و معدن): در کراشرها، آسیاب‌ها و فن‌های بزرگی که اینرسی بسیار بالایی دارند.

چگونه قیمت مقاومت ترمز ABB محاسبه می‌شود؟

با توجه به تنوع بسیار بالای مدل‌ها، وابستگی قیمت مقاومت ترمز ABB به نرخ ارز و پارامترهای فنی متغیر (مانند اهم و توان)، درج قیمت ثابت برای این محصولات امکان‌پذیر نیست.

همچنین، انتخاب دقیق این قطعه نیازمند محاسبات مهندسی است. پیشنهاد می‌شود برای دریافت کاتالوگ‌های فنی، بررسی موجودی و استعلام قیمت روز، و همچنین دریافت مشاوره جهت سایزینگ دقیق مقاومت متناسب با درایو ABB خود، با کارشناسان فنی و فروش ما در ارتباط باشید. تیم فنی ما آماده پاسخگویی به سوالات شما در خصوص نحوه نصب و راه‌اندازی این تجهیزات است

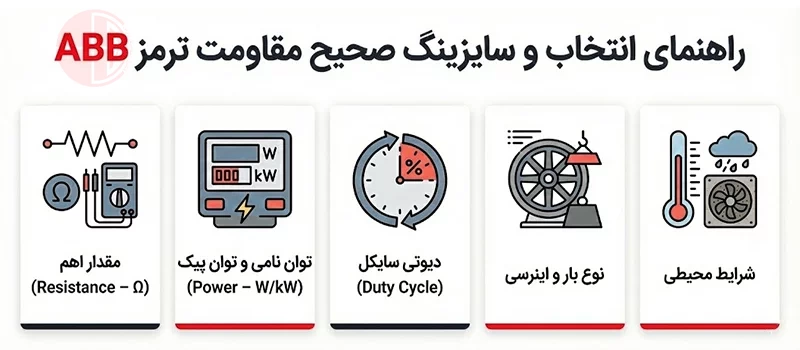

راهنمای انتخاب و سایزینگ صحیح مقاومت ترمز ABB

انتخاب صحیح مقاومت ترمز ABB یک فرآیند دقیق فنی است و نباید صرفاً بر اساس حدس و گمان انجام شود. عدم تطابق مقاومت با درایو می‌تواند منجر به سوختن مقاومت یا آسیب دیدن چاپر ترمز شود. مهم‌ترین پارامترهای انتخاب عبارت‌اند از:

1. مقدار اهم (Resistance – Ω): این مقدار نباید از حداقل مقاومت مجاز ذکر شده در کاتالوگ درایو ABB کمتر باشد، در غیر این صورت جریان عبوری از چاپر بیش از حد شده و به آن آسیب می‌زند.
2. توان نامی و توان پیک (Power – W/kW): توان مقاومت باید بگونه‌ای انتخاب شود که بتواند گرمای تولید شده ناشی از انرژی برگشتی را دفع کند.
3. دیوتی سایکل (Duty Cycle): درصد زمانی که مقاومت در حال کار است نسبت به کل زمان سیکل کاری. برای مثال، در آسانسورها دیوتی سایکل بالاتر از فن‌ها است.
4. نوع بار و اینرسی: بارهای با گشتاور بالا نیاز به مقاومت‌هایی با توان دفع حرارتی بالاتر دارند.
5. شرایط محیطی: دمای محیط نصب و نحوه تهویه تابلو برق نیز در انتخاب مدل (آلومینیومی یا توری) تأثیرگذار است.

 انواع مقاومت ترمز ABB از نظر ساختار

برند ABB مقاومت‌های خود را در سری‌های مختلفی عرضه می‌کند که می‌توان آن‌ها را به دو دسته کلی تقسیم کرد:

• مقاومت ترمزهای استاندارد (Compact / Aluminum Housed)

این مدل‌ها معمولاً دارای پوشش آلومینیومی هیت ‌سینک‌دار هستند و برای کاربردهای عمومی، درایوهای با توان پایین تا متوسط و سیستم‌هایی با فضای نصب محدود طراحی شده‌اند. درجه حفاظت (IP) این مدل‌ها معمولاً بالاتر است (مثلاً IP54) و در برابر رطوبت و گرد و غبار مقاوم‌اند.

• مقاومت ترمزهای صنعتی (Heavy Duty / Wire Wound)

این سری که اغلب با ساختار توری یا باکس‌های بزرگ فلزی دیده می‌شوند، برای شرایط کاری بسیار سنگین طراحی شده‌اند. قابلیت دفع حرارت در این مدل‌ها بسیار بالاست و برای توان‌های بالا و توقف‌های مکرر (مانند صنایع فولاد) ایده‌آل هستند. این مدل‌ها معمولاً در کنار درایو ABB سری صنعتی (مانند ACS880) استفاده می‌شوند.

 جدول مقایسه مقاومت ترمز ABB (استاندارد vs صنعتی)

برای انتخاب سریع‌تر، می‌توانید تفاوت‌های کلی را در جدول زیر مشاهده کنید:

اهمیت اصالت مقاومت ترمز ABB و ریسک استفاده از نمونه‌های غیر اصل

در بازار تجهیزات صنعتی، اطمینان از اورجینال بودن قطعه اهمیت بالایی دارد، چرا که استفاده از مقاومت‌های تقلبی می‌تواند خسارات جبران‌ناپذیری به کل سیستم اینورتر وارد کند.

مجموعه کنترل دینامیک پارس به‌عنوان تأمین‌کننده تخصصی و باسابقه تجهیزات ABB، انواع مقاومت ترمز ABB و سایر متعلقات درایو را با ضمانت اصالت کالا عرضه می‌نماید. این مجموعه با ارائه مستندات فنی و وارداتی، به صنایع مختلف اطمینان می‌دهد که تجهیزات نصب شده کاملاً منطبق با استانداردهای شرکت مادر بوده و عملکردی ایمن خواهند داشت.
