درایو ABB ACS880-37 single drive

دیدگاه

دسته بندی: درایو ABB،درایو ABB ACS880 single drive

مشخصات کلیدی محصول

گروه:

Drive

نوع نصب:

cabinet

رنج توان:

up to 3200 KW

ولتاژ:

up to 690 V

سفارش عمده دارید؟

تماس بگیرید

نماینده رسمی ABB

معرفی شده در سایت اصلی شرکت

مقاومت ترمز SACE 15 RE 22 CDP

مقاومت ترمز SACE 15 RE 13 CDP

مقاومت ترمز SACE 08 RE 44 CDP

مقاومت ترمز SAFUR 210 F575 CDP

مقاومت ترمز SAFUR 200 F500 CDP

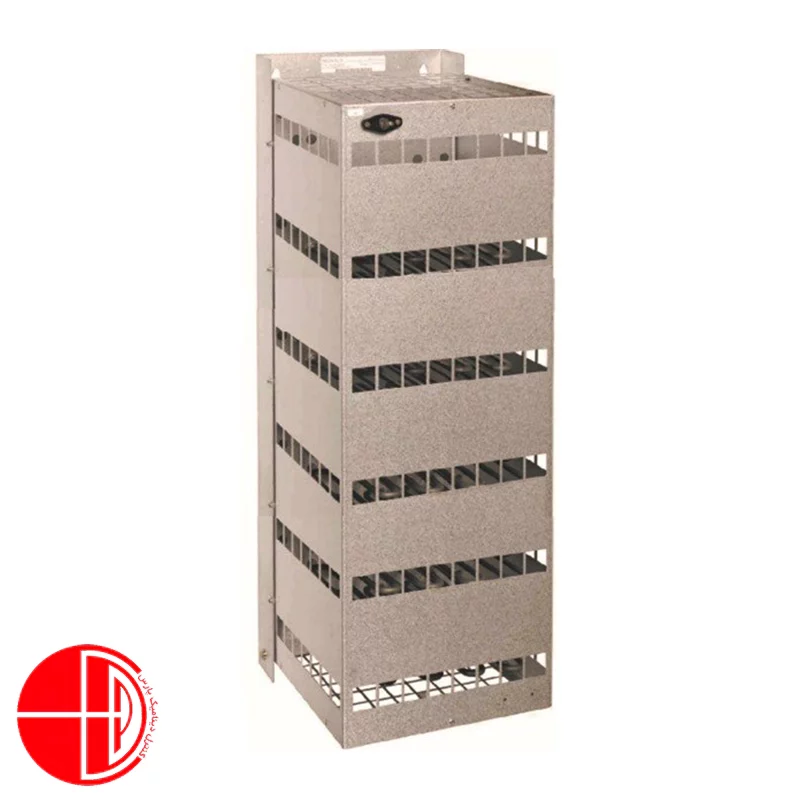

مقاومت ترمز SAFUR 125 F500 CDP

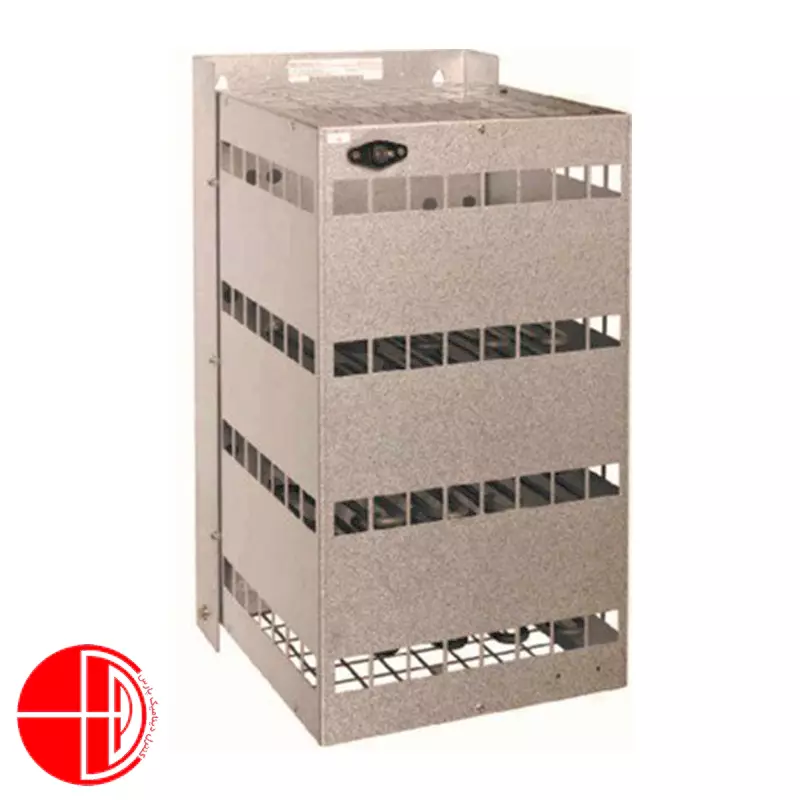

مقاومت ترمز SAFUR 90 F575 CDP

مقاومت ترمز SAFUR 80 F500 CDP

درایو ABB مدل ACS880-01

درایو ABB مدل ACQ580-34

معرفی اینورتر ABB ACS880-37 single drive

درایوهای ACS880-37 برای حل مشکل اعوجاج هارمونیک در شبکه‌های تغذیه طراحی شده‌اند. این درایوها به عنوان یک راه‌حل کاملاً یکپارچه و فشرده، نیازی به فیلترهای خارجی، آرایش‌های چند پالس یا ترانسفورماتورهای خاص ندارند.

جهت آشنایی با دیگر محصولات خانواده درایوهای ACS880 این بخش را مطالعه کنید.

ویژگی های درایو ABB ACS880-37:

محدوده توان: مدل کابینتی: از ۴۵ تا ۳۲۰۰ کیلووات.
شبکه تغذیه پاک: محتوای هارمونیک را تا ۹۷٪ کاهش می‌دهند. اعوجاج کلی جریان هارمونیک (THD) به طور معمول کمتر از ۳٪ است.
راندمان بالا: دستیابی به ضریب توان یک (Unity Power Factor) و قابلیت تصحیح ضریب توان شبکه.
کاهش هزینه‌ها: طراحی “همه چیز در داخل” (All-inside) منجر به صرفه‌جویی قابل توجهی در فضا، زمان و هزینه نصب می‌شود.
پایداری عملیاتی: دارای قابلیت افزایش ولتاژ DC (DC voltage boost) که ولتاژ کامل موتور را حتی در شبکه‌های ضعیف تضمین می‌کند.

مشاهده بیشتر

۱. ولتاژ ۴۰۰ ولت (دامنه ۳۸۰ تا ۴۱۵ ولت)

Drive type	Frame size	IN (A)	IMAX (A)	PN (kW)	ILd (A)	PLd (kW)	IHd (A)	PHd (kW)	Noise level (dB(A))	Heat dissipation (W)	Airflow (m³/h)
ACS880-37-0105A-3	R8	105	148	55	100	55	87	45	70	2200	860
ACS880-37-0145A-3	R8	145	178	75	138	75	105	55	70	3300	860
ACS880-37-0169A-3	R8	169	247	90	161	90	145	75	70	3570	860
ACS880-37-0206A-3	R8	206	287	110	196	110	169	90	70	4440	860
ACS880-37-0220A-3	R6i + R6i	220	290	132	211	110	165	90	77	5320	2200
ACS880-37-0290A-3	R7i + R7i	290	380	160	278	132	217	110	77	7420	2780
ACS880-37-0293A-3	R11	293	418	160	278	160	246	132	77	6900	2100
ACS880-37-0363A-3	R11	363	498	200	345	200	293	160	77	8500	2100
ACS880-37-0450A-3	R8i + R8i	450	590	250	432	200	337	160	75	11000	3760
ACS880-37-0442A-3	R11	442	621	250	420	250	363	200	77	10500	2100
ACS880-37-0505A-3	R11	505	631	250	480	250	363	200	77	10600	2100
ACS880-37-0585A-3	R11	585	751	315	556	315	442	250	77	13200	2100
ACS880-37-0650A-3	R11	650	859	355	618	355	505	250	77	14800	2100
ACS880-37-0620A-3	R8i + R8i	620	810	355	595	315	464	250	75	15000	3760
ACS880-37-0730A-3	R8i + R8i	730	950	400	701	355	546	250	75	18000	3760
ACS880-37-0800A-3	R8i + R8i	800	1040	450	758	400	598	315	75	20000	3760
ACS880-37-0870A-3	R8i + R8i	870	1050	500	835	450	651	355	75	23000	3760
ACS880-37-1110A-3	2×R8i + 2×R8i	1110	1450	630	1066	560	830	450	77	27000	7220
ACS880-37-1210A-3	2×R8i + 2×R8i	1210	1580	710	1162	630	905	500	77	29000	7220
ACS880-37-1430A-3	2×R8i + 2×R8i	1430	1860	800	1373	710	1070	560	77	34000	7220
ACS880-37-1700A-3	2×R8i + 2×R8i	1700	2040	1000	1632	900	1272	710	77	45000	7220
ACS880-37-2060A-3	3×R8i + 3×R8i	2060	2680	1200	1978	1100	1541	800	78	56000	11580
ACS880-37-2530A-3	3×R8i + 3×R8i	2530	3040	1400	2429	1200	1892	1000	78	68000	11580

۲. ولتاژ ۵۰۰ ولت (دامنه ۳۸۰ تا ۵۰۰ ولت)

Drive type	Frame size	IN (A)	IMAX (A)	PN (kW)	ILd (A)	PLd (kW)	IHd (A)	PHd (kW)	Noise level (dB(A))	Heat dissipation (W)	Airflow (m³/h)
ACS880-37-0101A-5	R8	101	148	55	91	55	77	45	70	2300	860
ACS880-37-0124A-5	R8	124	178	75	118	75	96	55	70	3100	860
ACS880-37-0156A-5	R8	156	247	90	148	90	124	75	70	3500	860
ACS880-37-0180A-5	R8	180	287	110	171	110	156	90	70	4300	860
ACS880-37-0220A-5	R6i + R6i	220	290	160	211	132	165	110	77	5730	2200
ACS880-37-0260A-5	R11	260	418	160	247	160	240	132	77	6900	2100
ACS880-37-0280A-5	R7i + R7i	280	370	200	269	160	209	132	77	7500	2780
ACS880-37-0361A-5	R11	361	542	200	343	200	260	160	77	8500	2100
ACS880-37-0414A-5	R11	414	614	250	393	250	361	200	77	10500	2100
ACS880-37-0420A-5	R8i + R8i	420	550	250	403	250	314	200	75	11000	3760
ACS880-37-0460A-5	R11	460	660	315	450	315	414	250	77	13100	2100
ACS880-37-0503A-5	R11	503	725	355	492	355	460	315	77	14800	2100
ACS880-37-0570A-5	R8i + R8i	570	750	400	547	355	426	250	75	15000	3760
ACS880-37-0640A-5	R8i + R8i	640	840	450	614	400	479	315	75	15000	3760
ACS880-37-0710A-5	R8i + R8i	710	930	500	682	450	531	355	75	18000	3760
ACS880-37-0780A-5	R8i + R8i	780	1020	560	749	500	583	400	75	21000	3760
ACS880-37-1010A-5	2×R8i + 2×R8i	1010	1320	710	970	630	755	500	77	27000	7220
ACS880-37-1110A-5	2×R8i + 2×R8i	1110	1450	800	1066	710	830	560	77	28000	7220
ACS880-37-1530A-5	2×R8i + 2×R8i	1530	1990	1100	1469	1000	1144	800	77	41000	7220
ACS880-37-1980A-5	3×R8i + 3×R8i	1980	2580	1400	1901	1300	1481	1000	78	51000	11580
ACS880-37-2270A-5	3×R8i + 3×R8i	2270	2960	1600	2179	1500	1698	1200	78	60000	11580

مشاهده بیشتر

بر اساس 0 نظر دهنده

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “درایو ABB ACS880-37 single drive”

1 چرا باید از درایوهای ABB ACS880-37 استفاده کنیم؟

ACS880-37 دارای قابلیت بازگشت انرژی است که برای صنایع با ترمز و بارهای متناوب مناسب است. این درایو همچنین با هارمونیک کم و توان بالا برای کاربردهای سنگین طراحی شده است.

2 ACS880-37 چه نوع موتورهایی را پشتیبانی می‌کند؟

این درایو می‌تواند انواع موتورهای AC شامل القایی، سنکرون و موتورهای با آهنربای دائم را کنترل کند.

3 چه نوع کاربردهایی برای این درایو مناسب است؟

این درایو برای کاربردهایی با بارهای سنگین و تغییرات سریع در گشتاور یا سرعت مانند پمپ‌ها، فن‌ها، کمپرسورها و خطوط تولید پیچیده طراحی شده است.

4 آیا ACS880-37 به راحتی برای کاربردهای خاص پیکربندی می‌شود؟

بله، این درایو با استفاده از نرم‌افزار و پارامترهای قابل تنظیم، امکان پیکربندی دقیق برای هر نوع کاربرد خاص را فراهم می‌کند.
